배관의 조립 및 기밀시험  (Assembly of pipe & leak test)
Home > 기술자료 > 배관의 조립 및 기밀시험

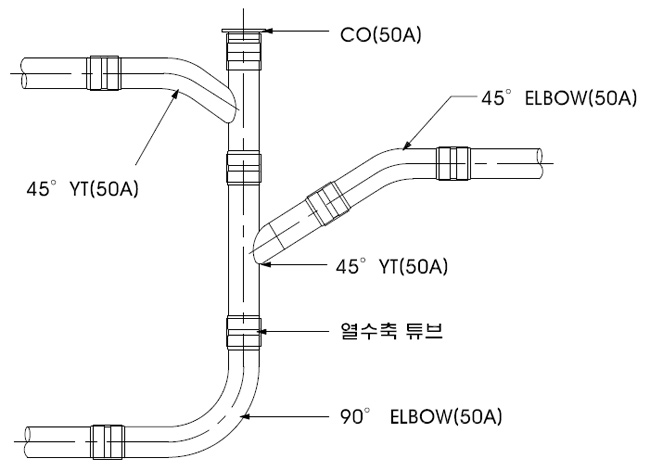

* 배관재는 다양한 분진 및 Dust등이 관로로 이송되면서, 침전물(Sediment) 발생을 최소화하기 위해 Tube Type(50A,80A)으로 부속류에 Slip-in Joint 방식으로 Shrink Sleeve(열수축튜브)를 이용하여 접합부를 마감합니다.
* 배관내 기밀시험은 진공펌프를 이용하여 각층(각구간)별로 실시하며, 사용압력의 1.5배를 유지시켜 5~10분간의 압력변동에 따라 배관내 누기상태를 판단합니다.
1. Tubing Pipe에 열수축 튜브를 끼워 넣는다 2. Pipe와 Fitting류를 결합하고, 열수축 튜브를 연결 중심에 놓는다. 3. Pipe와 Fitting류에 부착된 열수축 튜브를 Gas Torch로 녹인다. 4. 섭씨 135에서 열수축 튜브는 Tubing Pipe 주위에 달라붙고, 내부의 접착제가 양쪽으로 밀려나와 고착된다.
흡입밸브 설치 상세

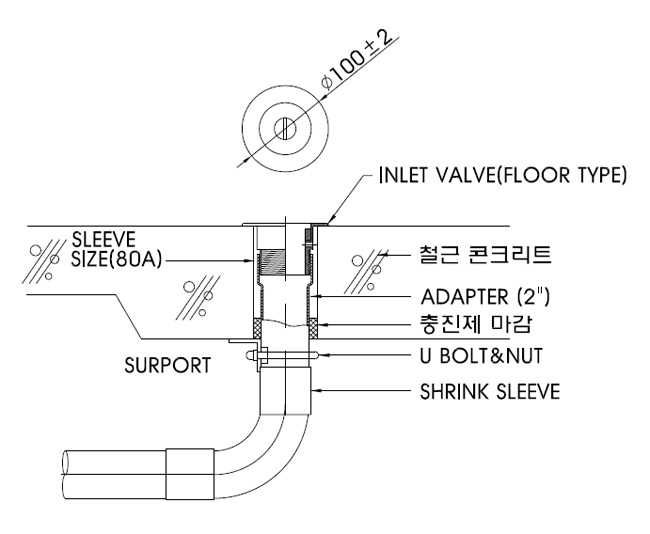

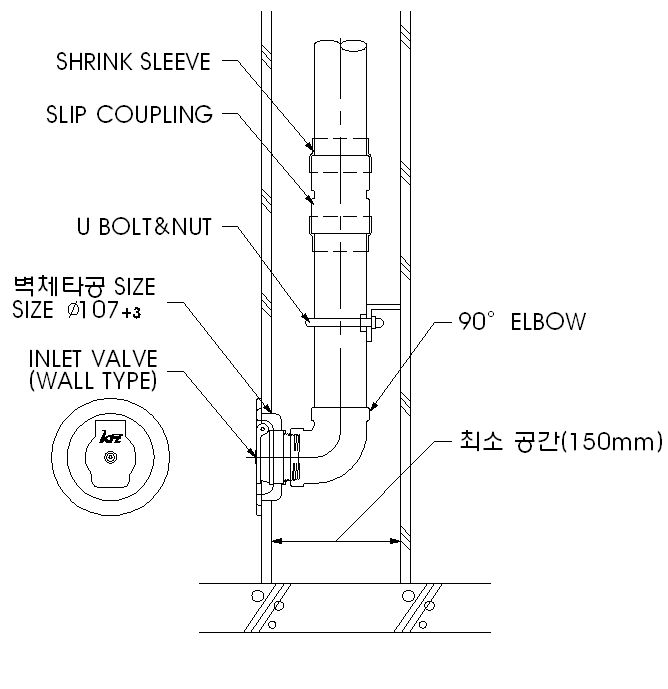

바닥설치 벽체설치
