공정용 진공시스템  (PROCESS VACUUM SYSTEM)
Home > 취급품목 > 공정용 진공시스템
Vacuum Pump (용도에 따른 구성)
  • Type(형식) : 수봉식, 유봉식 펌프

  • 화학, 제지, 식품, 반도체 및 산업전반의 생산공정에 적용하며, 수봉식, 유봉식 펌프 등이 진공장치 내부의 기체를 흡입하여 직접 대기로 배기할 수 있는 시스템.

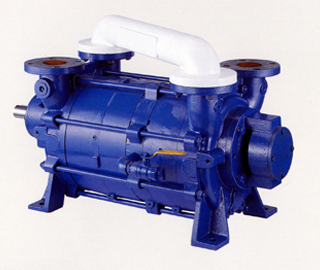

  • 2단 수봉식 펌프 (LIQUID RING VACUUM PUMP)

    • - 수증기나 수분을 함유한 기체배기에 적합히다. 가연성, 부식성가스의 배기에 탁월하다.
    - 적은 소음, 진동으로 설계되어 있다.
    - 회전동작은 소리의 진동을 감소시키며 흡입과 배기를 연속적으로 행한다.
    - Rotor와 Case간의 마찰이 없으므로 파손의 위험이 없다.
    - 효율성과 최대진공은 재래식 Nash Type 보다 훨씬 뛰어나다.
    - 재질 선정이 용이하고 독특한 적량 급수 방식을 채용하고 있다.
    Specifications / 제품사양
    Model DLRC
    40K    		 DLRC
    75K    		 DLRC
    100K    		 DLRC
    125K    		 DLRC
    200K    		 DLRC
    300K    		 DLRC
    525K    		 DLRC
    526K
    Rotational speed RPM 1760 1760 1760 1760 1760 1760 1760 1760
    Drive Direct Direct Direct Direct Direct Direct Direct Belt
    Standard Motor
    1.15 SF 60Hz    		 HP
    Kw    		 5
    4    		 5
    4    		 7½
    5.5    		 10
    7.5    		 15
    11    		 25
    18.5    		 50
    37    		 40
    30
    Seal water required
    (at 15℃ with PSR)    		 l/m 11 11 15 15 15 23 35 35
    Seal water required
    (at 15℃ with NSR)    		 l/m 19 19 23 26 30 45 70 70
    Typical cooling water
    req for FSR    		 l/m 38 38 46 52 60 90 140 140
    Sealant connections NPT ½ ½ ¾ ¾ 1 1 1¼ 1¼
    Inlet/Outlet flange ANSI 1½ 1½ 1½ 1½ 2 2 3 3
    Weight Kg 70 91 104 116 163 184 363 363


    Performance Data (Capacity:CMH) (60Hz Operation)
    Suction Pressure DLRC
    40K    		 DLRC
    75K    		 DLRC
    100K    		 DLRC
    125K    		 DLRC
    200K    		 DLRC
    300K    		 DLRC
    525K    		 DLRC
    526K
    Torr Ins Hg
    760 0 52 102 150 196 272 459 131 544
    500 10 56 108 159 205 297 487 819 618
    400 14 58 113 164 216 313 504 899 674
    300 18 60 116 167 223 320 510 918 705
    250 20 62 119 170 233 325 518 933 725
    200 22 63 121 170 237 326 517 933 725
    150 24 65 124 170 240 325 513 927 734
    100 26 67 126 169 238 318 504 897 701
    70 27 68 127 186 231 305 472 835 656
    50 28 62 121 157 213 282 430 728 587
    40 28.5 51 107 139 180 236 366 589 485
    30 28.8 43 94 119 153 187 315 493 408

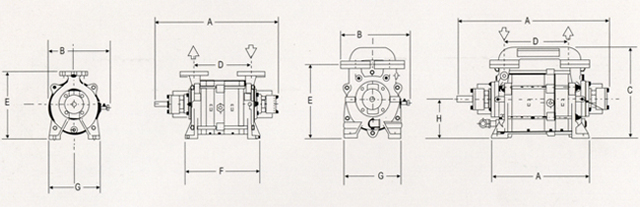

    Dimensions / 제원
    Model DLRC
    40K    		 DLRC
    75K    		 DLRC
    100K    		 DLRC
    125K    		 DLRC
    200K    		 DLRC
    300K    		 DLRC
    525K/6K
    mm mm mm mm mm mm mm
    A 573 613 654 713 754 852 1041
    B 302 302 324 324 429 429 479
    C 406 406 486 486 559
    D 244 284 273 333 314 414 559
    E 321 321 330 330 387 387 471
    F 333 373 394 454 430 530 695
    G 254 254 270 270 298 298 400
    H 165 165 175 175 232 232 243


  • 오일베인 펌프 (DIRECT DRIVE ROTARY VANE PUMP)
    • - 200ℓ/min - 5000ℓ/min min의 배기속도
    - 컴팩드(Compact)한 디자인
    - Gas Ballast Valve 의 부착
    - Unit System 구성에 적합함.
    		 - Max 0.5 Torr의 진공도
    - 저진동, 저소음의 특징
    - 배기 오일 분진의 최소화
    - 별도의 냉각수가 필요없음
    Model DDRV-2 DDRV-3 DDRV-4 DDRV-6 DDRV-9 DDRV-13 DDRV-20 DDRV-32 DDRV-43 DDRV-50
    배기속도 ℓ/min 200 300 400 600 900 1,300 2,000 3,200 4,300 5,000
    도달진공도 mmHg 759.62 mmHg (0.5mbar)
    회전수 rpm 1740 3480 1740
    소요동력 kw 0.4 0.4 0.9 1.5 2.0 2.2 3.0 3.7 5.5 7.5
    소음도 dB(A) 59 59 62 67 67 70 70 73 74 76
    오일량 ℓ 0.5 0.5 0.5 1 1 2 2 5 5 7
    중량 kg 20 22 20 47 53 72 74 124 145 188

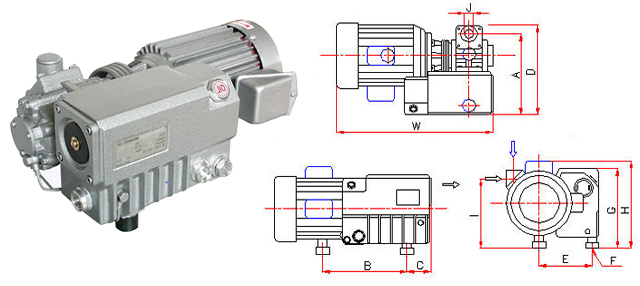

    DDRV-2 , DDRV-3 , DDRV-4
    DIMENSION W D H A B C E F G I J
    DDRV-2 & 3 430 230 225 215 213 55 130 3*M8 185 145 G1/2＂
    DDRV-4

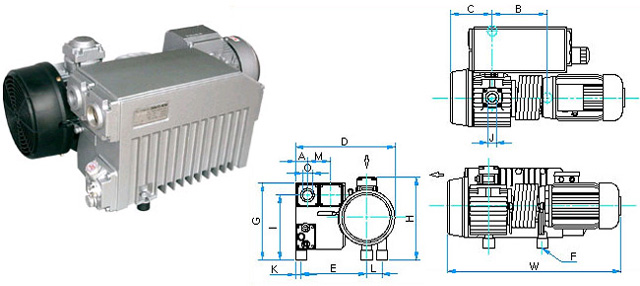

    DDRV-13 , DDRV-20
    DIMENSION W D H A B C E F G I J K L M O
    DDRV-13 660 410 310 50 207 148 293 3*M8 295 232 G11/4″ 15 17 92 G11/4″
    DDRV-20 710 224 163

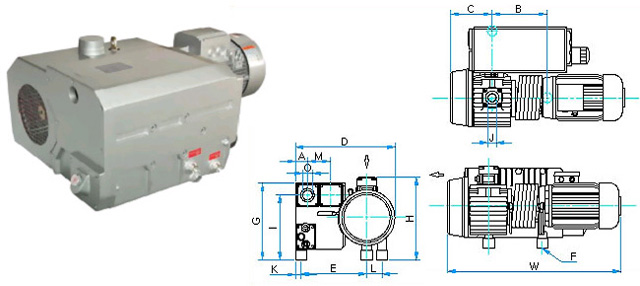

    DDRV-32 , DDRV-43
    DIMENSION W D H A B C E F G I J K L M N O
    DDRV-32 850 530 395 135 225 182 280 3*M8 385 350 G 2″ 110 40 72 232 G11/2″
    DDRV-43 910 135

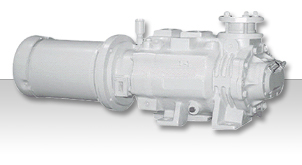

  • 스크류 드라이 펌프 (DRY SCREW VACUUM PUMP)

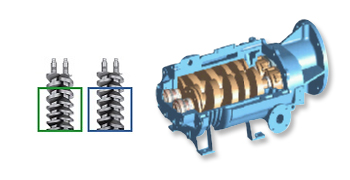

    • 스크류 드라이 펌프의 특징
    - 건식 스크류형 진공펌프(DRY SCREW VACUUM PUMP)
    - Oil과 물을 사용하지 않는 진공펌프
    - 로타, 케이싱은 테프론 특수코팅으로 내구성 유지
    - 용량 : 100M3 /hr ~ 720 M3 /hr
    - 진공도 : 2*10-2 Torr
    - 용도 : 화학(증류, 정제, 탈취, 중합), 제약(건조, 농축), 플라스틱(압출, 성형), 식품(동결건조),금속(열처리, 세정), 공업(코팅, 증착), 반도체


    스크류 드라이 펌프의 장점
    - 국내 최초 MECH, SEAL을 사용하지 않는 단순구조 채택
    - 케이싱내 오염물질의 베어링 접촉 완전차단으로
    - 베어링 내구성 획기적으로 개선
    (타회사 제품의 경우 MECH, SEAL 파손으로 베어링 오염이 심하다.)
    - 매우 단순한 구조 채택으로 수리비용 절감 및 사후관리가 매우 쉽다

    Specifications / 제품사양
    MODEL Capacity
    (60 Hz)
    (50 Hz)    		 Ultimate Pressure
    (60 Hz)
    (50 Hz)    		 Rotation
    Speed    		 Motor Power
    Consumption
    60 Hz/ 50 Hz
    CFM / ㎥/h Torr/mbar 60 Hz/ 50 Hz HP kW
    DVDS-120 71/120
    59/100    		 0.02/0.026
    0.04/0.053    		 3500/2900 5 2.5/2.0
    DVDS-200 106/180
    88/150    		 0.02/0.026
    0.04/0.053    		 3500/2900 5 3.1/2.6
    DVDS-320 188/320
    157/267    		 0.01/0.013
    0.03/0.04    		 3500/2900 10 6.4/5.4
    DVDS-430 253/430
    211/358    		 0.01/0.013
    0.03/0.04    		 3500/2900 15 9.4/7.9
    DVDS-800 441/750
    368/625    		 0.01/0.013
    0.03/0.04    		 3500/2900 20 13/11

    MODEL Suction
    Flange
    (ANSI, 150# FF)    		 Discharge
    Flange
    (ANSI, 150# FF)    		 Cooling
    Water    		 Noise
    Level
    in/mm in/mm GPM/ L/min dB(A)
    DVDS-120 1.5/40 1.5/40 0.5/2.0 72
    DVDS-200 1.5/40 1.5/40 1.1/4.0 72
    DVDS-320 2/50 1.5/40 2.1/8 80
    DVDS-430 2.5/65 2/50 2.9/11 80
    DVDS-800 4/100 2.5/65 5.3/20 85


  • 공정용 진공 시스템 장비
    		•
